Sono Registri con ingresso parallelo ed uscita seriale

PISO ( Parallel Input Serial Output)

Poiché i Flip Flop sono elementi di memoria , è possibile memorizzare una parola di n bit usando n FF.La configurazione circuitale necessaria è chiamata registro.

I registri sono usati per memorizzare dati temporaneamente.

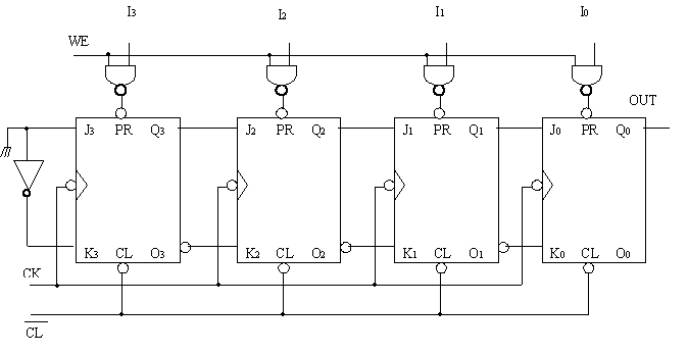

In questa figura l’ingresso di abilitazione alla scrittura WE (write enable) , se posto a 1 permette il caricamento parallelo dei dati: infatti se questo terminale è a 0 i NAND hanno le uscite fisse a 1 e quindi i preset PR sono inattivi. Se , al contrario, il WE è a 1 in uscita ai singoli NAND è presente il corrispondente bit in ingresso Ii  complementato , in corrispondenza di 1 il FF , essendo attivo il preset, va a 1, in corrispondenza di uno 0 il preset rimane inattivo e quindi il FF, supposto inizialmente resettato tramite il clear , rimane a 0.

Il trasferimento seriale in uscita della parola memorizzata richiede un numero di impulsi di CK pari a quello dei FF; finito il trasferimento i FF saranno tutti a 0 (si osservi il collegamento a massa sul primo FF) e quindi disponibili per un nuovo caricamento.
