DECODER
BCD A
7 SEGMENTI
|
Un
decoder (o decodificatore) è una rete combinatoria a n ingressi e
come massimo a 2n uscite tale che per ogni combinazione
degli ingressi viene attivata una sola uscita.

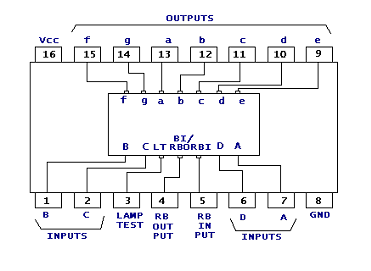

La
figura sottostante rappresenta il decodificatore BCD à
7 SEGMENTI “74LS47”.
|
|
I
piedini dal 9 al 15 devono essere collegati ad un
dispositivo speciale, chiamto display, per visualizzare il
corrispettivo valore decimale dovuto alla combinazione in
ingresso (Piedini 1, 2, 6, 7) .
Abbiamo
vari tipi di display: i più diffusi sono quelli a LED
(Light Emitting Diode) mentre
l’altro tipo è LCD (Liquid Crystal Display). In
questo caso noi utilizzeremo un display a sette segmenti,
come ad esempio il FND500:
|
Come
si può facilmente notare, con il display a sette
segmenti è possibile rappresentare tutti i numeri ad
una cifra: per il numero 0 si accenderanno i led ‘a’,
‘b’, ‘c’, ‘d’, ‘e’, ‘f’; per il
numero 1 si accenderanno i LED ‘b’, ‘c’; per
il numero 2 si accenderanno i LED ‘a’, ‘b’,
‘g’, ‘e’, ‘d’; etc. (Vedi la tabella di
verità e le corrispettive figure):
|
|
|
|
